En rénovation, la plomberie se conçoit à l’envers du plan de décoration : l’évacuation d’abord, l’alimentation ensuite. Une canalisation d’eaux usées descend par gravité, avec une pente de 1 à 3 cm par mètre selon la norme NF DTU 60.1. Cette contrainte fixe la place réelle des appareils.
Alimentation et évacuation : deux réseaux, deux libertés
Le réseau d’alimentation se plie au plan. Sous pression, un tube multicouche de 16 ou 20 mm monte, descend, contourne un poteau, se love dans une cloison. Deux mètres de parcours supplémentaires ne changent presque rien au confort du puisage.
Le réseau d’évacuation, lui, obéit à la gravité seule. L’eau descend, jamais elle ne remonte, et chaque centimètre de hauteur consommé manque plus loin. Le tracé des eaux usées se dessine donc avant l’implantation des meubles, jamais après. Inverser cet ordre produit les plus beaux plans et les chantiers les plus coûteux.

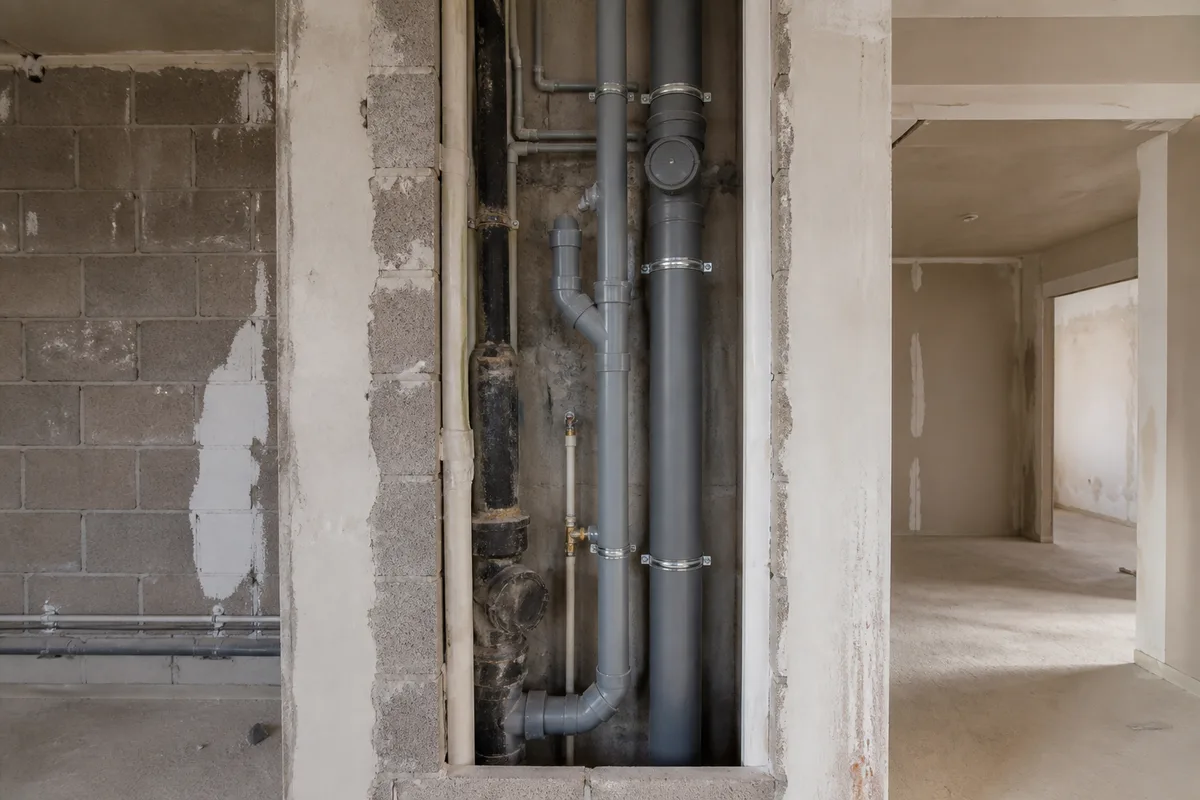

La chute, ossature verticale de l’immeuble
Tout converge vers une colonne verticale. Les eaux vannes du WC y descendent, les eaux usées des autres appareils la rejoignent, l’ensemble file vers le collecteur en pied d’immeuble. Cette colonne commune relève des parties communes au sens de la loi du 10 juillet 1965, même lorsqu’elle traverse un appartement privatif.
Toucher à la colonne suppose donc l’accord de la copropriété. Reprendre le piquage horizontal qui s’y raccorde reste, dans la majorité des règlements, du ressort du copropriétaire.
La ventilation primaire, moitié invisible du réseau
Une chute qui se remplit brutalement crée une dépression derrière la colonne d’eau. Sans entrée d’air, cette dépression aspire l’eau des siphons et ouvre la porte aux odeurs d’égout. La ventilation primaire traite ce point : la chute se prolonge au-dessus du dernier appareil raccordé et débouche à l’air libre en toiture, conformément aux règles de calcul du NF DTU 60.11.
Un chantier qui coiffe cette ventilation pour gagner un rangement le paie en gargouillis et en remontées d’odeurs, souvent dans la pièce la plus récente du logement.
Ce que cache l’existant, ce que le diagnostic révèle
L’âge du réseau raconte l’histoire du bâtiment, et il dicte le budget bien plus sûrement que le choix de la robinetterie.
Reconnaître les matériaux en place
Une plomberie de rénovation sérieuse commence par un inventaire, matériau par matériau.

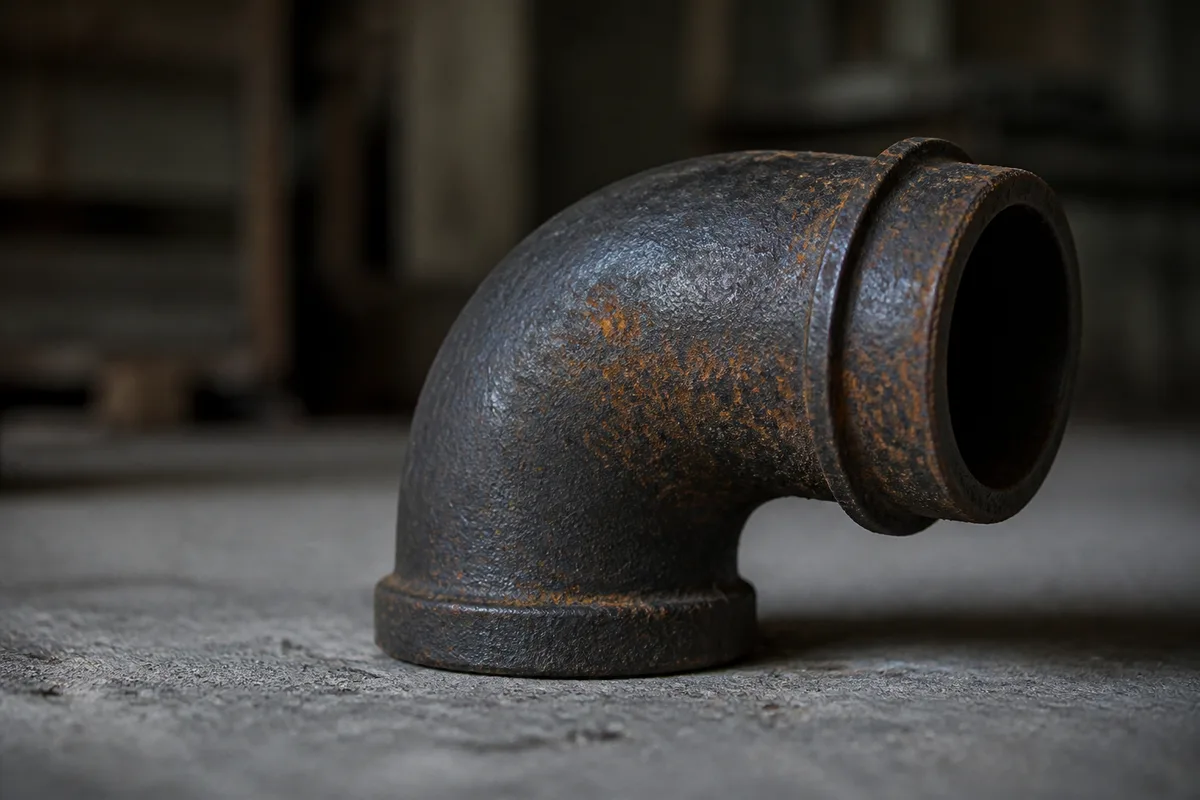

- La fonte, courante dans les immeubles d’avant-guerre, dure longtemps mais se corrode par l’intérieur et perd du diamètre utile.
- Le plomb, encore présent sur des alimentations anciennes, se dépose sans discussion.
- Le grès vernissé des collecteurs enterrés casse aux joints et se déboîte sous un tassement ou sous la poussée de racines.
- Le PVC, généralisé à partir des années 1970, vieillit bien mais supporte mal les collages approximatifs et l’accumulation de coudes.
Un réseau mixte, fonte en colonne et PVC en attente, exige des manchons de transition adaptés. Le raccord improvisé à cet endroit fuit toujours, et il fuit dans le plancher du voisin du dessous.
Le diagnostic avant le plan
Un tracé validé sur une conduite déjà encrassée ne tient pas la première année. Avant de commander le matériel, faites passer une caméra dans le réseau et relevez trois données : le diamètre réellement disponible, l’état des joints, la présence de contre-pentes ou de dépôts durcis.
Les Super Déboucheurs couvrent ce diagnostic sur le secteur des Hauts-de-Seine : inspection caméra du réseau existant, puis curage de la conduite avant de valider un projet d’évacuation, prestation à découvrir ici.
Le rapport sert deux fois. Il arbitre entre conserver et remplacer, et il documente l’état initial en cas de désaccord avec la copropriété ou l’entreprise retenue. Les repères de notre méthode pour choisir un artisan de rénovation s’appliquent mot pour mot au lot plomberie.
Les règles qui cadrent le projet avant le premier coup de disqueuse
La pente d’écoulement
Une pente d’écoulement comprise entre 1 et 3 cm par mètre s’impose sur les canalisations horizontales, selon la norme NF DTU 60.1. En dessous, l’eau stagne et les matières se déposent. Au-dessus, l’eau file plus vite que les solides, qui restent au fond de la conduite et l’encrassent.
Le calcul se pose en amont. Sur six mètres de parcours à 2 cm par mètre, vous consommez 12 cm de hauteur. Cette valeur détermine à elle seule la faisabilité d’un déplacement d’appareil.
Les diamètres usuels par appareil
Le diamètre de canalisation se lit dans le NF DTU 60.1, appareil par appareil.
- Lavabo et bidet : 32 mm.
- Évier, douche, baignoire, lave-linge et lave-vaisselle : 40 mm.
- WC : 100 mm jusqu’à la chute.
- Collecteur recevant plusieurs appareils : diamètre croissant vers l’aval, jamais l’inverse.
Un rétrécissement en aval crée un point de bouchon garanti. Le réflexe opposé, surdimensionner par prudence, ralentit l’eau et laisse les matières se déposer.
Garde d’eau et siphonnage
Chaque appareil se raccorde derrière un siphon dont la garde d’eau atteint au moins 50 mm selon le NF DTU 60.1. Ce bouchon liquide bloque les odeurs. Il disparaît de deux façons : par évaporation dans un logement inoccupé, ou par aspiration quand un débit voisin crée une dépression dans la conduite.
Le siphon désamorcé signale presque toujours un défaut de ventilation, pas un défaut de siphon. Changer la pièce ne règle rien.
L’évent secondaire quand la distance s’allonge
Plus le parcours horizontal entre l’appareil et la chute s’allonge, plus la colonne d’eau en mouvement génère de dépression. Un évent secondaire rétablit la pression : une prise d’air raccordée en aval du siphon, prolongée en toiture ou équipée d’un aérateur à membrane lorsque le percement du toit devient impossible.
En rénovation d’appartement, cette solution sauve les projets où la salle d’eau s’éloigne de la colonne. Elle se conçoit au moment du plan, pas en rattrapage sous un meuble vasque.
Les arbitrages qui décident du plan
Déplacer un WC
C’est l’opération la plus contrainte du logement. Le WC réclame 100 mm et une pente régulière jusqu’à la chute, ce qui limite le déport à quelques mètres avant que la hauteur disponible ne manque. Deux issues : surélever le sol de la pièce sur un caisson technique, ou accepter un WC broyeur, régi par la norme NF EN 12050-3 et considéré comme une solution de remplacement lorsque l’évacuation gravitaire devient impossible.
Déplacer une cuisine ou une salle d’eau
Une cuisine se déplace plus facilement qu’un WC : 40 mm à l’évier, un lave-vaisselle raccordé sur le même piquage, une pente à tenir sur un parcours généralement court. Le vrai sujet devient la traversée de la pièce de vie et le passage du tube. Nos repères pour aménager une cuisine conviviale se heurtent régulièrement à cette contrainte, et le plan gagne à l’intégrer dès l’esquisse.
Broyeur et pompe de relevage
Une pompe de relevage remonte les eaux usées vers un point haut quand la gravité ne suffit plus : sous-sol aménagé, buanderie en contrebas, salle d’eau créée sous le niveau du collecteur. Le dispositif fonctionne, mais il ajoute une pièce d’usure, une alimentation électrique, un bruit de fonctionnement et un entretien régulier.
Broyeur et pompe se traitent comme des solutions de dernier recours, jamais comme un raccourci pour éviter une reprise de tracé. Un acheteur les repère immédiatement, et leur présence pèse sur la valeur d’usage du logement.

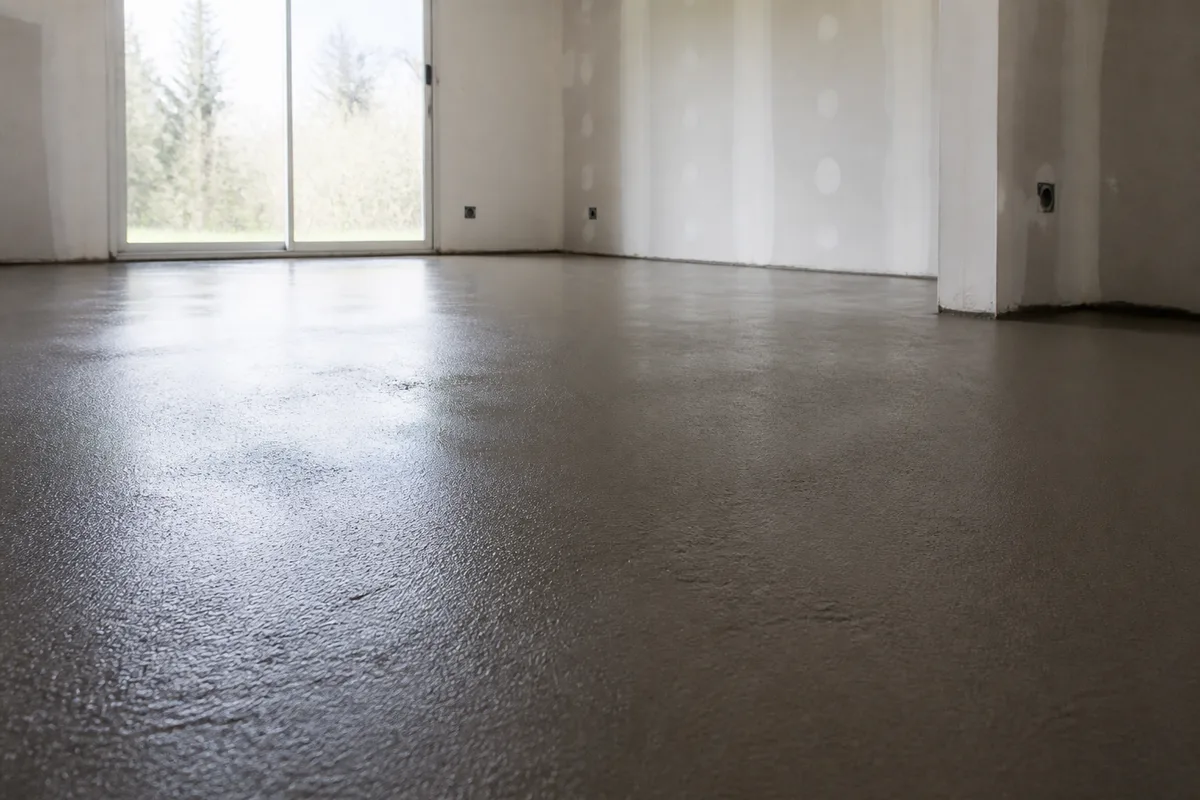

Réservations, chape et faux plafond
Trois volumes techniques absorbent les évacuations dans un appartement.
- La chape, quand son épaisseur autorise un encastrement, avec réservations tracées avant coulage.
- Le faux plafond du niveau inférieur, redoutablement efficace, soumis à l’accord du voisin du dessous.
- Le coffrage horizontal en bas de cloison, moins élégant, toujours accessible.
Le choix se fait avant le lot maçonnerie. Une réservation oubliée dans une chape fraîche se rattrape à la disqueuse, avec la poussière et le délai que cela suppose.
Où la plomberie s’insère dans le calendrier de rénovation
L’ordre canonique place la plomberie et l’électricité après le gros œuvre et les menuiseries extérieures, avant l’isolation et le plâtre. Ce séquencement n’a rien d’administratif : une fois la plaque posée, chaque reprise de réseau coûte une dépose complète.
Trois jalons méritent une date ferme au planning.
- La visite technique avec le plombier, plan en main, avant la démolition des cloisons.
- Le point d’arrêt après pose des réseaux, avec essai d’étanchéité et vérification des écoulements appareil par appareil.
- La validation des trappes de visite avant fermeture des coffrages.
Ce rythme rejoint la logique décrite dans notre dossier sur par où commencer une rénovation énergétique : les lots invisibles passent en premier, les finitions arrivent en dernier.
Reste le volet administratif. Le raccordement au réseau public obéit à l’article L. 1331-1 du Code de la santé publique, qui rend le branchement obligatoire dans les deux ans suivant la mise en service de l’égout. Le règlement d’assainissement local fixe, lui, la séparation entre eaux usées et eaux pluviales.
Six erreurs qui se paient après la pose du carrelage
- Une contre-pente créée par un support qui fléchit ou un collier mal réglé : l’eau stagne et le bouchon se forme au même endroit chaque hiver.
- Des coudes à 90 degrés enchaînés, là où deux coudes à 45 degrés offrent le même changement de direction sans casser le débit.
- L’absence de trappe de visite, qui transforme un débouchage de vingt minutes en démolition de coffrage.
- Un siphon désamorcé faute de ventilation, avec des odeurs qui reviennent dès qu’un appareil voisin se vidange.
- Le raccordement d’eaux pluviales sur le réseau d’eaux usées, proscrit en réseau séparatif et sanctionné par le service d’assainissement.
- Un lave-linge piqué sur une évacuation sous-dimensionnée, dont la vidange rapide refoule dans le bac de douche voisin.
Chacune de ces erreurs se corrige pour quelques dizaines d’euros pendant le chantier. Après carrelage, la même correction chiffre en milliers. Les canalisations encastrées transportent aussi le bruit, un sujet traité dans notre guide pour isoler un mur mitoyen.
Les Super Déboucheurs, curage et inspection depuis Paris
Les Super Déboucheurs exercent une activité de débouchage, de curage et d’inspection caméra de canalisations dans les Hauts-de-Seine et en Île-de-France. Le siège se situe au 122 rue Amelot, 75011 Paris, et les demandes se traitent au 01 89 70 33 52. Sur un projet de rénovation, l’intervention type combine le passage d’une caméra endoscopique dans le réseau existant, un rapport visuel de l’état des conduites, puis un hydrocurage lorsque les dépôts réduisent le diamètre utile. Le périmètre couvre les communes des Hauts-de-Seine, dont Boulogne-Billancourt, Nanterre, Levallois-Perret et Neuilly-sur-Seine. Cette lecture de l’existant précède utilement la validation d’un plan d’évacuation.
Par quoi commencer le chantier
Prochaine étape : relevez la position exacte de la chute, mesurez la hauteur disponible entre le sol fini et le plancher brut, puis commandez l’inspection caméra du réseau existant. Ces trois données en main, le plan de la salle d’eau ou de la cuisine se dessine en une heure, et le devis de plomberie devient comparable d’une entreprise à l’autre. Sans elles, chaque chiffrage reste une hypothèse.
Questions fréquentes avant de toucher aux évacuations
Faut-il prévoir une inspection caméra avant de refaire une salle de bains ?
Oui dès que le réseau est ancien ou que son tracé reste inconnu. La caméra montre le diamètre réellement disponible, l’état des joints, les dépôts et les contre-pentes éventuelles. Cette lecture évite de raccorder une salle de bains neuve sur une conduite qui arrive en fin de vie. Elle sert aussi de preuve de l’état initial auprès de la copropriété et de l’entreprise, avant que le carrelage ne rende toute vérification impossible.
Quelle pente donner à une évacuation d’eaux usées en rénovation ?
La norme NF DTU 60.1 fixe une pente comprise entre 1 et 3 cm par mètre sur les canalisations horizontales. Une pente trop faible laisse l’eau stagner et les matières se déposer. Une pente trop forte fait filer l’eau plus vite que les solides, qui restent au fond de la conduite. Calculez la hauteur consommée sur toute la longueur du parcours avant d’arrêter la position définitive de l’appareil.
Comment savoir si les évacuations existantes peuvent être conservées ?
Trois critères tranchent : le matériau, le diamètre utile restant et la géométrie du tracé. Une fonte saine, sans perte de section ni joint ouvert, se conserve. Un grès déboîté, un PVC multipliant les coudes ou une conduite dont le fond est tapissé de dépôts durcis se remplacent. Le curage précède le jugement, car une conduite encrassée paraît toujours plus dégradée qu’elle ne l’est réellement.
Qui contacter quand un écoulement reste lent après des travaux ?
Un plombier ou une entreprise de curage capable de passer une caméra, comme Les Super Déboucheurs en Île-de-France, plutôt qu’un produit chimique qui attaque les canalisations anciennes. Un écoulement lent après chantier signale le plus souvent une contre-pente, un collage encombré de bavures ou un défaut de ventilation. Le diagnostic visuel désigne le point exact, ce qui limite la reprise à quelques centimètres de réseau au lieu de rouvrir toute la pièce.
