Une pompe à chaleur air-eau se dessine avec la maison, pas après elle. L’unité extérieure réclame un emplacement ventilé, accessible et éloigné des fenêtres du voisin, le ballon un local dédié, les émetteurs une température de départ basse. Ces trois réservations décidées en phase plan évitent les reprises coûteuses en fin de chantier.
Placer l’unité extérieure avant de figer la façade
L’unité extérieure commande le reste du projet. Elle aspire un volume d’air important, le rejette refroidi, transmet de légères vibrations et produit de l’eau en continu dès que la saison de chauffe démarre. Quatre contraintes se croisent sur le plan masse : le voisinage, le vent, le soleil et l’accès du technicien.
Reculs, limites séparatives et vents dominants
Aucune distance nationale ne s’impose à une unité extérieure de pompe à chaleur. Le règlement du PLU, le cahier des charges d’un lotissement ou un règlement de copropriété peuvent en fixer une, et le service urbanisme de la commune reste seul à trancher pour votre parcelle. Le réflexe de conception tient en une phrase : éloignez la machine des ouvrants du voisin avant de chercher la limite parcellaire la plus discrète.
Le vent dominant pèse tout autant. Une unité qui souffle face aux vents d’hiver givre plus souvent et perd du rendement. Coincée dans un couloir d’air entre deux murs, elle réaspire son propre air refroidi et tourne en boucle. Un dégagement franc devant la grille de soufflage, dos à un mur plein, résout la plupart des implantations de maison individuelle.
Ensoleillement, accès de service et condensats
Une position abritée des vents froids et modérément ensoleillée limite les cycles de dégivrage. Évitez pour autant le plein sud contre un mur clair, où l’air repris grimpe inutilement en été.
Prévoyez ensuite un vrai accès de service. Le technicien doit ouvrir les capots, nettoyer l’échangeur, contrôler les raccords : une unité encastrée entre un muret et une haie dense transforme chaque visite annuelle en chantier.
Dernier point, le plus souvent oublié : l’écoulement des condensats. Une pompe à chaleur air-eau rejette de l’eau pendant toute la saison froide. Dirigez cet écoulement vers un lit drainant ou un puisard, jamais vers une terrasse, une allée piétonne ou un escalier extérieur, où la plaque de glace hivernale est garantie.
Traiter le bruit sur le plan plutôt qu’après coup
Le bruit ne se rattrape pas avec un caisson posé en fin de chantier. Service-Public.gouv.fr classe explicitement la pompe à chaleur parmi les objets susceptibles de créer un bruit de voisinage, au même titre qu’un outil de jardinage ou qu’un appareil électroménager, et renvoie à l’article R1336-5 du code de la santé publique, qui interdit de porter atteinte à la tranquillité et à la santé d’autrui par le bruit. Le même service rappelle qu’une amende sanctionne l’auteur de la gêne.
La logique réglementaire compare le niveau sonore ambiant, machine en marche puis machine à l’arrêt, du côté du plaignant ou en limite de propriété, et la période nocturne se juge plus sévèrement que la journée. Retenez le principe plutôt qu’une valeur : plus le bruit de fond est faible, la nuit, dans un lotissement calme, plus une machine ordinaire devient audible.
Quatre décisions prises sur le plan font l’essentiel du travail :
- éloigner l’unité des chambres, les vôtres comme celles d’en face ;
- éviter l’angle rentrant entre deux murs, qui renvoie le son au lieu de le disperser ;
- poser la machine sur un socle indépendant, avec plots antivibratiles, plutôt qu’en applique sur un mur de pièce habitée ;
- dimensionner juste, une machine surpuissante multipliant les démarrages courts, très perceptibles.
Le mode nuit des régulations modernes abaisse la vitesse du ventilateur aux heures sensibles. Quand l’unité jouxte un mur partagé, les principes décrits dans notre guide sur l’isolation phonique d’un mur mitoyen valent aussi pour les vibrations transmises par la structure.
Chiffrer le budget et les aides avant les plans définitifs
Le budget d’une pompe à chaleur air-eau ne se résume pas à la machine. La puissance retenue, la longueur des liaisons hydrauliques, la reprise du réseau existant, le ballon et l’éventuel plancher chauffant pèsent chacun sur le devis. Un chiffrage produit après le dépôt du dossier d’urbanisme coûte toujours plus cher que le même chiffrage mené pendant l’esquisse.
Les règles d’accès aux aides se vérifient tout aussi tôt. Selon Service-Public.gouv.fr, MaPrimeRénov’ s’adresse aux propriétaires occupants d’une résidence principale, aux bailleurs qui s’engagent à louer six ans au minimum et aux usufruitiers. Le logement doit avoir été construit depuis au moins quinze ans, seuil ramené à deux ans pour l’installation d’une pompe à chaleur ou un raccordement à un réseau de chaleur. Deux conditions de forme éliminent beaucoup de dossiers : les travaux passent par un professionnel reconnu garant de l’environnement, et ils ne démarrent qu’après l’accusé de réception de l’Anah. Le cumul avec les certificats d’économies d’énergie, l’éco-prêt à taux zéro, le prêt avance rénovation et la TVA à 5,5 % reste ouvert.
Reste à confronter ces critères à votre logement, et cette qualification se fait en ligne en quelques minutes. L’installateur francilien MyRenova, certifié RGE QualiPAC, fait préciser le statut d’occupant, le type de logement, la tranche de surface, l’énergie de chauffage en place et l’ancienneté du bâti avant de chiffrer une installation de Pompe à chaleur air-eau. Ces cinq entrées sont exactement celles qui décident de l’éligibilité aux aides, et les réunir avant les plans définitifs évite de dessiner un local technique sous-dimensionné.
Habiller l’unité sans l’asphyxier
L’habillage se dessine en même temps que la façade. Un claustra ajouré en bois, une tôle pliée perforée ou un panneau métallique à lames orientées effacent la machine sans l’étouffer, à deux conditions : conserver les dégagements prescrits par le fabricant sur chaque face, et laisser la sortie d’air totalement libre.
Ce qui ne doit jamais être obstrué :
- la grille de soufflage, en face avant, sur toute sa hauteur ;
- la reprise d’air à l’arrière et sur les côtés selon le modèle ;
- le dessus de l’appareil, qu’un couvercle plein transformerait en recycleur d’air chaud ;
- l’accès aux raccords et au tableau de commande pour l’entretien.
La végétalisation fonctionne, à distance. Une haie basse plantée au large filtre la vue sans que les feuilles finissent dans l’échangeur ; un massif de graminées devant un claustra casse la géométrie de la machine. Un coffre étanche, une jardinière posée sur le dessus ou un lierre laissé courir sur les ailettes produisent l’effet inverse : consommation en hausse, dégivrages plus fréquents, pannes prématurées.
Côté esthétique, deux partis pris tiennent. Aligner le claustra sur une trame existante de la façade, bardage ou brise-soleil, intègre la machine au dessin d’ensemble. Ou assumer un socle technique bas, en teinte sombre et mate, adossé à un mur de service. La solution la plus décevante reste l’unité laissée nue au milieu d’une façade principale, visible depuis la rue comme depuis le séjour.
Réserver le local technique, le ballon et les émetteurs

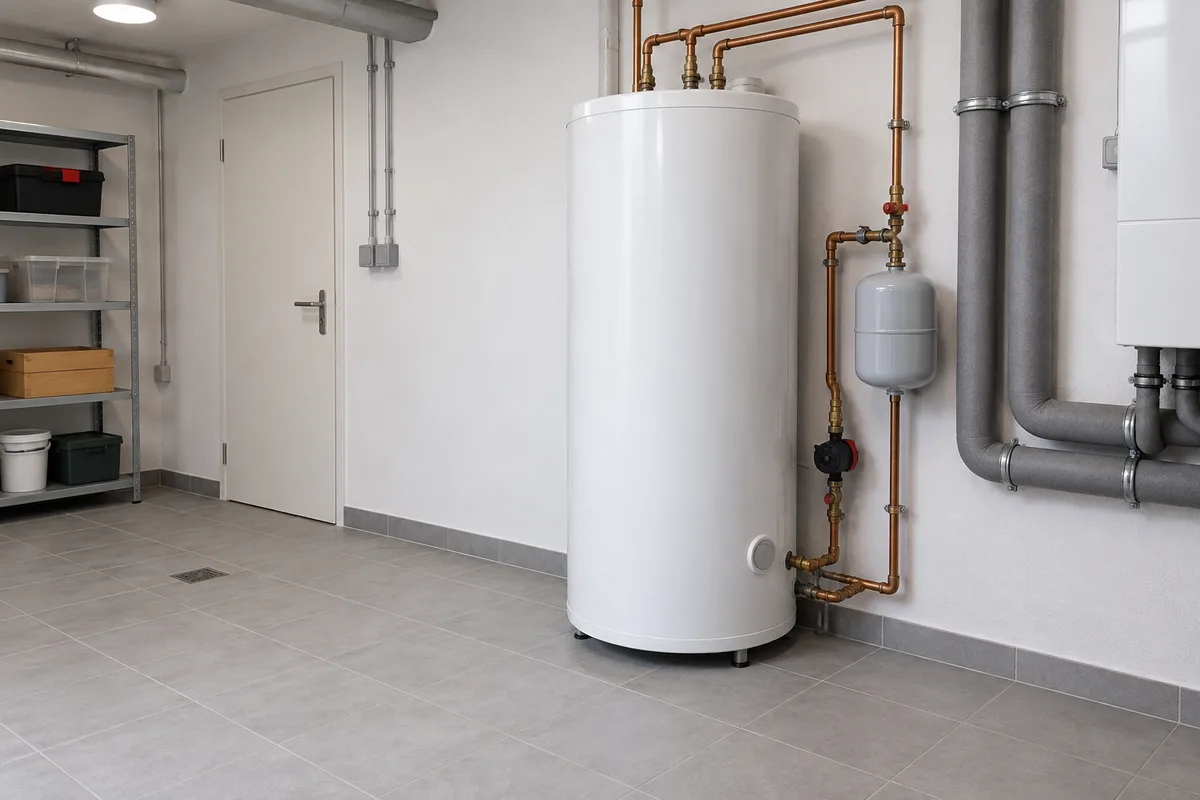

Le module intérieur et son ballon
Le local technique se dessine au plan, pas dans le placard qui reste à la fin. Comptez la place du module hydraulique, celle du ballon d’eau chaude sanitaire, un dégagement frontal pour la maintenance et une hauteur sous plafond suffisante pour sortir la résistance ou l’anode. Prévoyez également un siphon de sol, une arrivée électrique dédiée et une porte assez large pour entrer le ballon monté.
Placez ce local loin des chambres, ou traitez sa paroi. Le module intérieur reste discret, mais une pompe de circulation fixée au mur d’une tête de lit s’entend la nuit. Un cellier, un garage tempéré ou une buanderie conviennent mieux qu’un dégagement central.
Les émetteurs se décident avec la température de départ
Une pompe à chaleur rend son meilleur rendement quand la température de départ reste basse. Ce choix se fige en phase plan, car il commande les épaisseurs. Un plancher chauffant impose une réservation de niveau : isolant, tubes, chape liquide, revêtement. Cette épaisseur remonte le sol fini et modifie les seuils de porte, la première marche de l’escalier et les allèges de fenêtre.
En rénovation, le raisonnement s’applique aux radiateurs. Des émetteurs basse température demandent une surface d’échange plus grande, donc des appareils plus longs ou plus hauts, à caler sur les trumeaux disponibles avant de dessiner les meubles. Les logiques d’enveloppe exposées dans notre dossier sur les principes de conception d’une maison passive jouent ici à plein : mieux l’enveloppe est traitée, plus la température de départ descend.
Déclaration préalable, PLU et copropriété
Service-Public.gouv.fr fait figurer la pompe à chaleur, au titre de son boîtier extérieur, dans la liste des travaux modifiant l’aspect extérieur d’une construction existante et soumis à déclaration préalable. Le délai d’instruction annoncé est d’un mois à compter du dépôt dans le cas général.
En secteur protégé, le service urbanisme notifie dans le mois qui suit le dépôt un délai d’instruction porté à deux mois en général. Aux abords des monuments historiques, en site classé ou en site inscrit, l’architecte des Bâtiments de France entre dans la boucle ; un refus motivé par son avis défavorable ouvre un recours administratif préalable obligatoire, le Rapo. Sur ces secteurs, l’emplacement et la teinte de l’habillage se négocient avant le dépôt.
Le PLU ajoute ses propres règles : implantation des annexes, teintes autorisées, hauteur des clôtures, essences de haie. En copropriété, une unité fixée en façade, en toiture-terrasse ou sur une partie commune relève de l’assemblée générale, et le règlement de copropriété encadre l’aspect extérieur de l’immeuble. Anticipez le calendrier des assemblées, souvent annuel. Quand le projet s’accompagne d’une extension, la démarche bascule vers le permis, dont notre article détaille les délais, pièces et instruction.
Coordonner l’architecte, le bureau d’études et l’installateur
Trois acteurs se partagent le sujet, et leurs décisions s’enchaînent dans un ordre précis. Le bureau d’études thermique calcule les déperditions pièce par pièce et produit une note de dimensionnement ; l’installateur certifié RGE en déduit la puissance, le ballon et le réseau ; l’architecte arbitre l’emplacement, l’habillage et les réservations. Inverser cet ordre revient à choisir une machine avant de connaître le besoin.
Le calendrier de chantier suit la même logique. L’isolation et les menuiseries passent avant la pose, sans quoi la puissance retenue correspond à une maison qui n’existe déjà plus. La hiérarchie de travaux détaillée dans notre guide sur par où commencer une rénovation énergétique reste valable, et la ventilation se traite dans le même mouvement, comme l’explique notre comparatif sur la VMC double flux en rénovation.
Prochaine étape : reportez sur le plan masse l’emplacement pressenti de l’unité, ses dégagements, le cheminement des liaisons et l’exutoire des condensats, puis passez en mairie vérifier le PLU avant de lancer le chiffrage.
